Характеристики, описание

Характеристики
Основные
Назначение Для компьютерных сетей
Тип кабеля Витая пара
Конструкция кабеля Гибкая
Конструктивные особенности
Тип витой пары
UTP
Категория витой пары
CAT5е
Количество пар 4
Описание

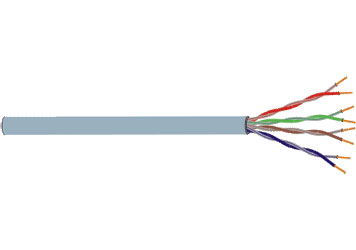

Кабель UTP – кабель из неэкранированных витых пар и без общего экрана вокруг сердечника.Кабель компьютерный для локальных сетей предназначен для прокладки по стенам зданий и сооружений, в подвальных помещениях без постоянного соприкосновения с водой. Кабель FTP – кабель из неэкранированных витых пар с общим экраном из фольги вокруг них.Применяется для внутренней и наружной прокладки в локальных сетях и в других структурных кабельных системах.
Конструкция:
Витая пара (англ. twisted pair) — вид сетевого кабеля, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), для уменьшения взаимных наводок при передаче сигнала, и покрытых пластиковой оболочкой. Используется в качестве сетевого носителя во многих технологиях, таких как Ethernet, ARCNet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распространённым для построения локальных сетей.
Существует несколько категорий кабеля UTP, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).
UTP кабель CAT1 — (полоса частот 0.1 МГц) телефонный кабель, всего одна пара, известный в России, как «лапша». В США использовался ранее, и проводники были скручены между собой. Используется только для передачи голоса или данных при помощи модема.
UTP кабель CAT2 — (полоса частот 1 МГц) старый тип кабеля, 2-е пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.
UTP кабель CAT3 — (полоса частот 16 МГц) использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных только до 10 Мбит/с. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.
UTP кабель CAT4 — (полоса частот 20 МГц) использовался в сетях token ring, 10BASE-T, 10BASE-T4, скорость передачи данных не превышает 16 Мбит/с, сейчас не используется.
UTP кабель САТ5 — (полоса частот 100 МГц) это и есть, то, что обычно называют кабель «витая пара», благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2-х пар и до 1000Мбит/с, при использовании 4-х пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e (полоса частот 125 МГц), который лучше пропускает высокочастотные сигналы.
